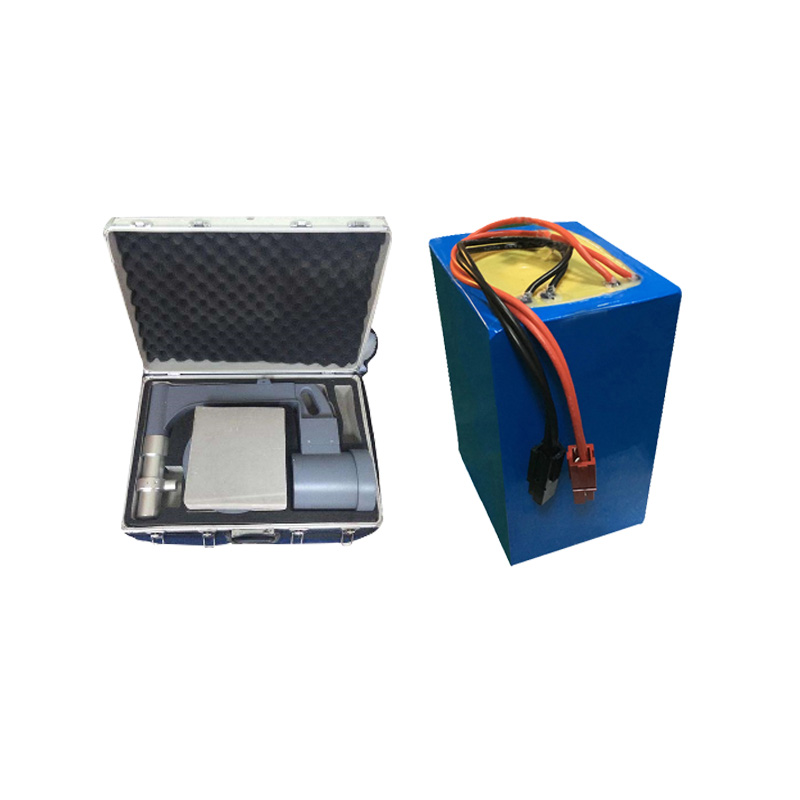

應急X光機鋰電池設計方案

針對客戶要求設計用于野外應急X光機、野外B超機、停電應急X光機、野戰醫用設備供電電源的要求，我們綜合相關設備的使用特點，設計了一款應急電源鋰電池。該電池組采用高安全性、高一致性、高穩定性、長壽命的26650磷酸鐵鋰電芯和進口芯片，并有MOS管對電池組做保護控制管理，整組電池具備大電流持續工作能力，持續輸出功率可達1000W，瞬間最大功率可達2KW，該電池組配上UPS可為大多數醫療設備提供應急性供電。

設計要求
一、應急X光機鋰電池設計要求：
根據產品規格和客戶要求，設計與主機相匹配的智能大電流鋰電池，將高規格安全性能、良好的充放電性能、大電流工作能力、突出的循環壽命等功能集成到解決方案中去。

二、應急X光機鋰電池設計方案：
1）保護板（PCM）：根據磷酸鐵鋰電池本身的化學特性和X光機的工作特性，針對性的設計保護線路，除具備過充、過放、過流、短路保護功能外，保護板設計還充分考慮大功率散熱和整組電池平衡的問題。
2）保護電路：采用進口IC和MOS管，對電芯進行過充、過放、過流、短路等功能的在線實時監測。使電芯在安全穩定高效的范圍內工作。
3）過流保險絲：主要針對二次保護設計。由于電池組采用容量比較大的高功率電芯，雖然電池管理系統具備過流和短路保護，但如果出現異常也會導致保護功能失效，在輸出短路的情況下將產生非常大的電流，導致危險發生，因此方案內加入過流保險絲，當發生異常短路情況時，保險絲斷開回路，且不可恢復，達到異常保護的目的。
4）電芯：采用26650/3.2V/3000mAh磷酸鐵鋰電芯，該電芯最大充電倍率為1C，最大放電倍率為2C，電芯本身具備多重安全防護功能。電芯內置管理系統，能有效避免電池安全問題的發生。
5）整組電池參數：38.4V/39Ah(通常標稱36V/39Ah)正常工作電流35A，最大工作電流可達60A，瞬間啟動電流可達100A。
6）電池組：電池組的電芯之間采用電阻式均衡，使用過程中能彌補單體電芯差異導致的容量減少，最大限度地延長電池的使用壽命。
7）電池組采用塑膠支架隔離固定電芯，更加有利于電池的散熱和安全使用。
